Tuotteen yleiskatsaus
Teräsputken korkkion putken päähän hitsattu tai putken ulkokierteeseen ruuvattu putkiliitos. Sen päätehtävänä on tarjota pysyvä tai irrotettava sulkeminen putkistolle. Se soveltuu öljy-, kemian-, sähkö-, laivanrakennus- ja muiden teollisuudenalojen putkistojärjestelmiin.
Tekniset tiedot
ASME B16.9-2024
CAPSin mitat
|
Nimellinen putkikoko (NPS) |
Ulkohalkaisija viisteessä (mm) |
Pituus E |
|
1/2 |
21.3 |
25.0 |
|
3/4 |
26.7 |
25.0 |
|
1 |
33.4 |
38.0 |
|
1-1/4 |
42.2 |
38.0 |
|
1-1/2 |
48.3 |
38.0 |
|
2 |
60.3 |
38.0 |
|
2-1/2 |
73.0 |
38.0 |
|
3 |
88.9 |
51.0 |
|
3-1/2 |
101.6 |
64.0 |
|
4 |
114.3 |
64.0 |
|
5 |
141.3 |
76.0 |
|
6 |
168.3 |
89.0 |
|
8 |
219.1 |
102.0 |
|
10 |
273.1 |
127.0 |
|
12 |
323.9 |
152.0 |
|
14 |
355.6 |
165.0 |
|
16 |
406.4 |
178.0 |
|
18 |
457.2 |
203.0 |
|
20 |
508.0 |
229.0 |
|
22 |
558.8 |
254.0 |
|
24 |
609.6 |
267.0 |
|
26 |
660.4 |
267.0 |
|
28 |
711.2 |
267.0 |
|
30 |
762.0 |
267.0 |
|
32 |
812.8 |
267.0 |
|
34 |
863.6 |
267.0 |
|
36 |
914.4 |
267.0 |
|
38 |
965.2 |
267.0 |
|
40 |
1016.0 |
305.0 |
|
42 |
1066.8 |
305.0 |
|
44 |
1117.6 |
343.0 |
|
46 |
1168.4 |
343.0 |
|
48 |
1219.2 |
343.0 |

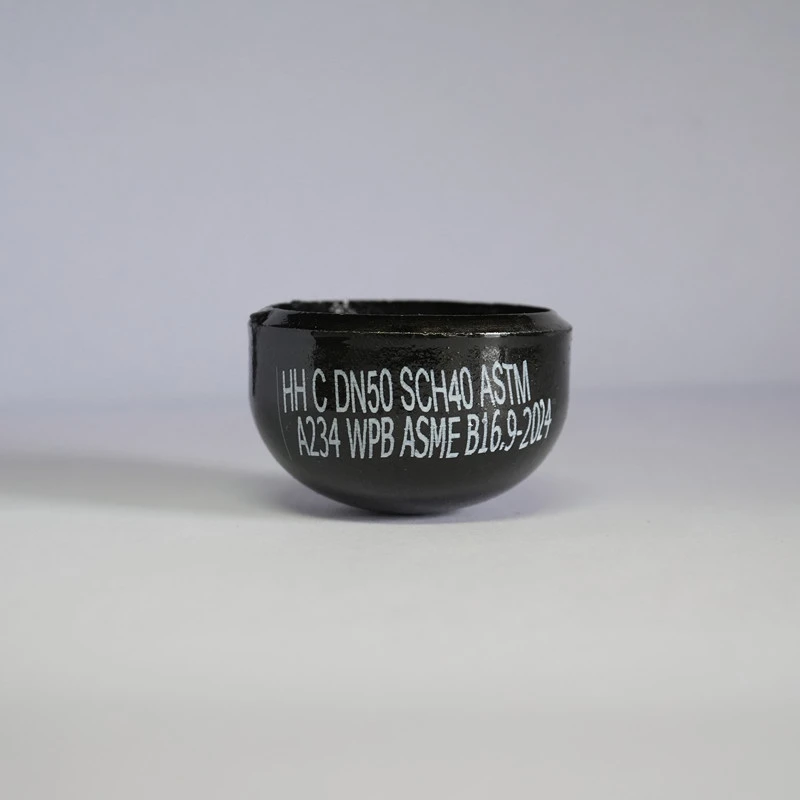

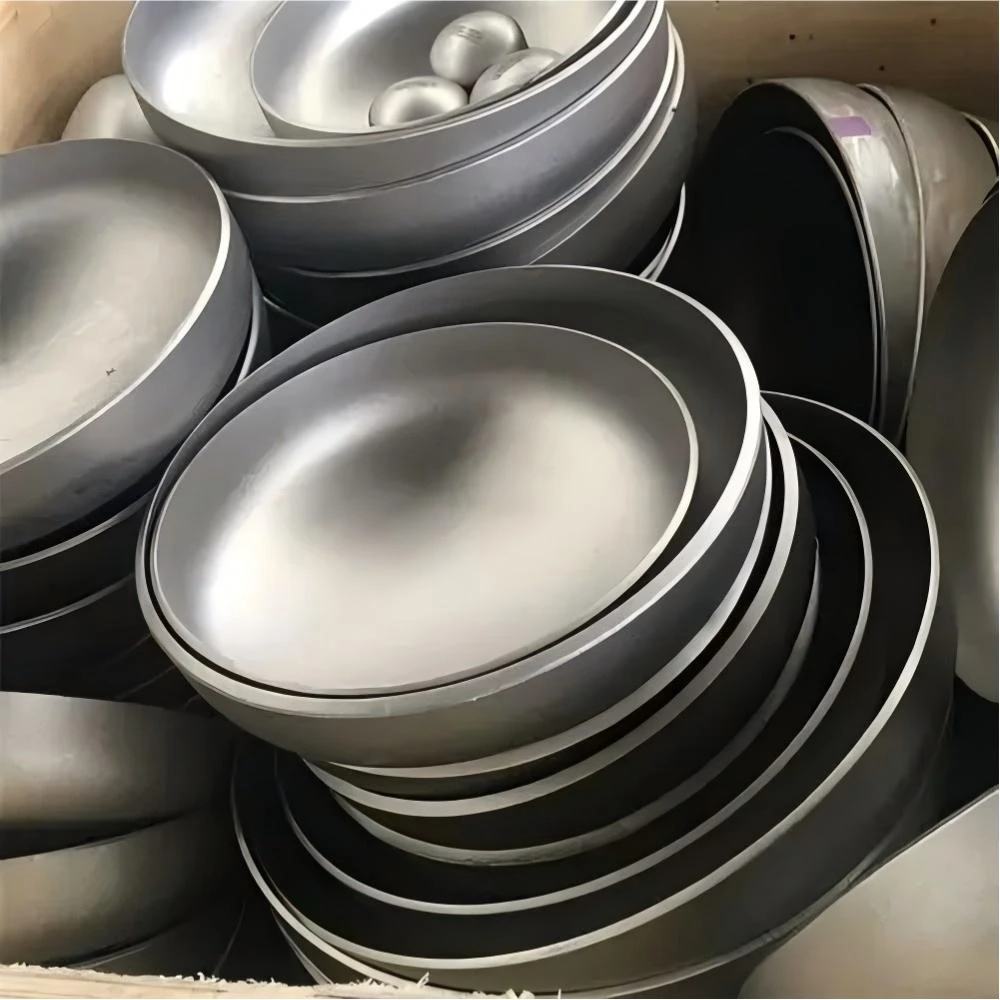

Tuotekuvat
Sovellukset
1.Teräsputken korkkivoidaan käyttää kaupunkien juomavesiputkiverkostoissa ja vesijohtojen päissä.
2.Teräsputken korkkikäytetään myös petrokemian prosessiputkistojen väliaikaiseen tai pysyvään sulkemiseen.
3. Sitä käytetään myös matalapaineisissa-nesteiden kuljetuksessa ja yleisissä teollisuusputkistojärjestelmissä.
Tuotteen edut
Vakaa rakenne ja kätevä kokoonpano
Päi{0}}hitsauksen tai kierreliitoksen ansiosta hitsattu tyyppi voi muodostaa kiinteän rakenteen, joka on integroitu putkilinjaan, kun taas kierretyyppi helpottaa myöhempää huoltoa, kokoonpanoa ja purkamista.
01
Laaja materiaalin sopeutumiskyky
Päämateriaaleina ovat hiiliteräs ja seosteräs, jotka voivat täyttää materiaalivaatimukset eri väliaineille ja ulkoisille ympäristöille.
02
Kypsä muodostusprosessi
Puristus- tai taontaprosessilla muodostetulla tuotteella on tiheä metallirakenne, ja mittatoleranssia valvotaan standardialueella, mikä voi varmistaa sovitustarkkuuden putken pään kanssa.
03
Vakaa tiivistyskyky
Sekä hitsatut että kierreliitokset yhdistettynä vakioura- tai kierrekoneistukseen voivat muodostaa tehokkaan metallitiivistyksen ja estää väliaineen vuotamisen.
04
Sertifikaatit ja standardit
Tuotteet valmistetaan tiukasti ASME B16.9-, GOST 17379- ja DIN 2617 -standardien mukaisesti. Raaka-aineet tarkastetaan vastaanotettaessa vastaavien materiaalistandardien mukaisesti. Mitta- ja silmämääräiset tarkastukset suoritetaan tuotannon aikana.
